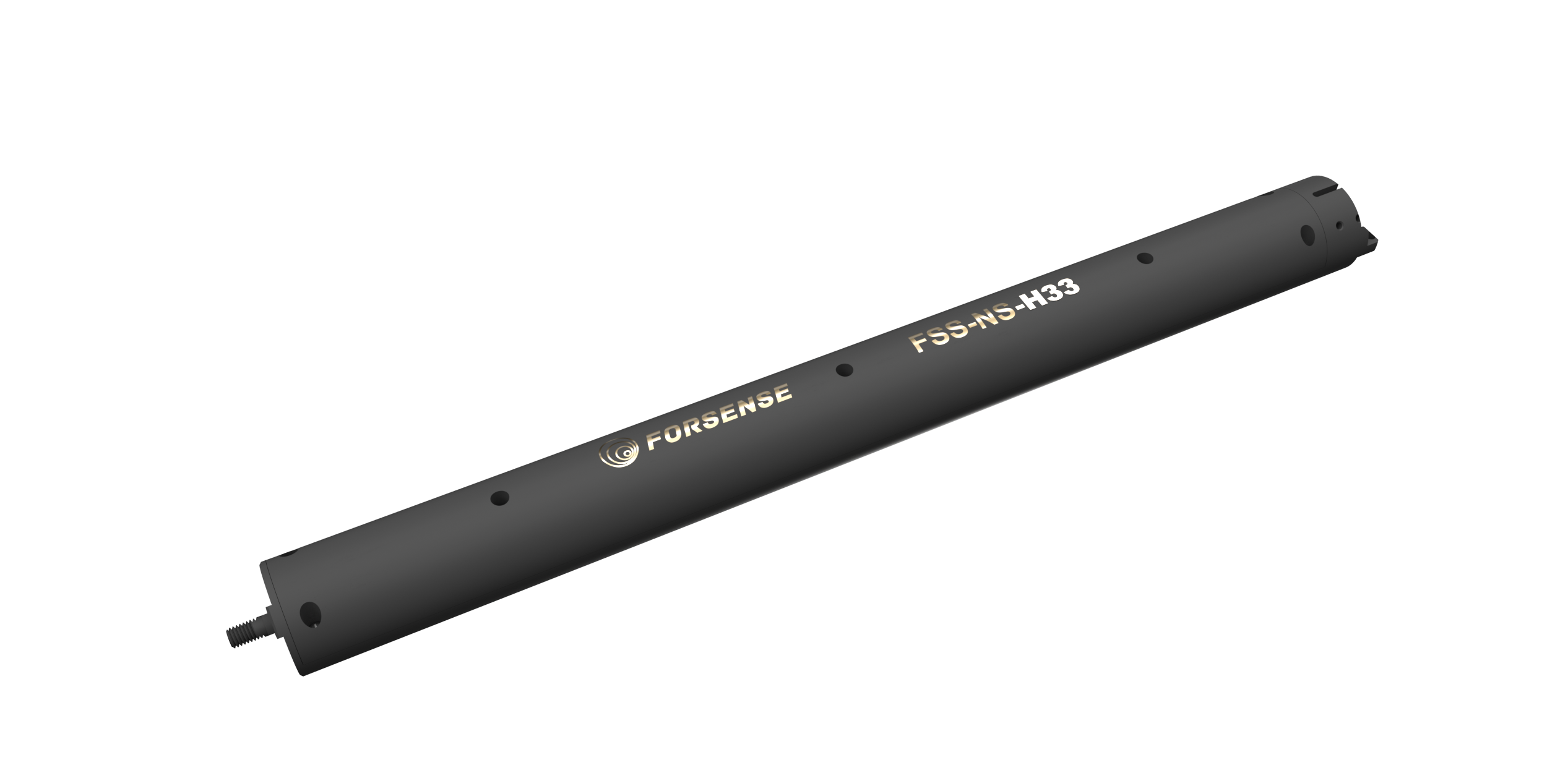

FSS-NS-H33

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

简介 FSS-NS-H33 作为国内优质寻北设备代表，汇聚成熟惯性技术研发经验，凭借自主创新攻克技术难点，打造出可媲美海外同类高端产品的国产优质设备，展现中国智造的可靠水平。产品拥有出色的精准表现、广泛的场景适配能力及便捷的使用体验，可应用于隧道勘探测量、地下管网测绘、隧道/井下寻北等专业领域，同时提供定制化服务，以一站式解决方案助力各行业稳步发展，助力国产寻北设备持续提升。

体积 R27.8 x 330.5mm

重量 296g

应用领域隧道勘探测量、地下管网测绘、隧道/井下寻北

产品特点 MEMS IMU寻北、超高精度陀螺-媲美国外高端、超高低噪声、全温域稳定工作、实时而灵活的数字接口、、定制化软件及 LOGO 定制服务

软件接口 UART；CAN

硬件接口定制接口

15148215714

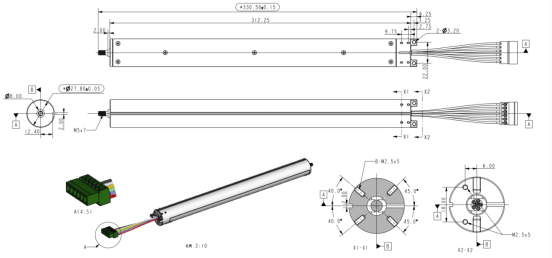

产品详情参数下载结构硬件

特性

MEMS IMU寻北

l 高达0.25°寻北精度（1σ）

（双位置对转，0~50度井斜）

超高精度陀螺-媲美国外高端

l 0.1°/h 零偏不稳定性

超高低噪声

l 超越光纤陀螺的低噪声

全温域稳定工作

l -40℃ ~ 105℃稳定精细化温度补偿

实时而灵活的数字接口

l 超小体积：R27.8 x 330.5mm

l 重量：296g

应用领域

l 隧道勘探测量

l 地下管网测绘

l 隧道/井下寻北

在标准性能及输出参数的基础上，买球入口官网（中国）登录入口也为您的特殊需求提供定制化软件及LOGO 定制服务，在产品上助您一臂之力！

陀螺仪关键指标

参数	测试条件/备注	最小值	典型值	最大值	单位
测量范围			±300		°/s
零偏不稳定性X轴¹ (寻北轴向)	@25℃, ALLAN方差, 1σ		0.1		°/hr
零偏不稳定性Y轴(寻北轴向)			0.1		°/hr
零偏不稳定性Z轴			1.5		°/hr
轴间非正交			0.02		deg
内部低通截止频率	软件可调整		13		Hz
ODR			100		Hz
测量延时				7.0	ms
随机游走X轴¹	@25℃, ALLAN方差, 1σ		0.005		°/√hr
随机游走Y轴			0.005		°/√hr
随机游走Z轴			0.07		°/√hr
刻度系数误差			1.0		‰

注1：IEEE标准，在静态25℃环境下Allan方差曲线给出

注2：1℃/分钟升温情况下全温零偏变化1σ值

加速度计关键指标

参数	测试条件/备注	最小值	典型值	最大值	单位
测量范围			±6		g
零偏不稳定性¹	@25℃, ALLAN方差, 1σ		4		μg
轴间非正交			0.02		deg
内部低通截止频率	软件可调整		13		Hz
ODR			100		Hz
测量延时				7.0	ms
随机游走X轴¹	@25℃, ALLAN方差, 1σ		0.009		m/s/√hr
随机游走Y轴			0.009		m/s/√hr
随机游走Z轴			0.009		m/s/√hr
